Red de área local
La topología de red define la estructura de una red. Una parte de la definición topológica es la topología física, que es la disposición real de los cables o medios. La otra parte es la topología lógica, que define la forma en que los hosts acceden a los medios para enviar datos. Las topologías más comúnmente usadas son las siguientes:
Topologías físicas
- Una topología de bus circular usa solo un cable backbone que debe terminarse en ambos extremos. Todos los hosts se conectan directamente a este backbone. Su funcionamiento es simple y es muy fácil de instalar, pero es muy sensible a problemas de tráfico, y un fallo o una rotura en el cable interrumpe todas las transmisiones.

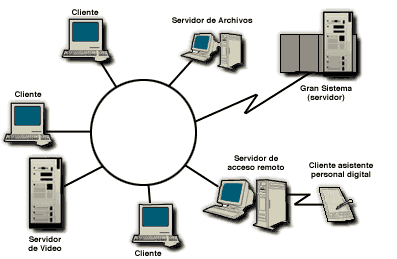

- La topología de anillo conecta los nodos punto a punto, formando un anillo físico y consiste en conectar varios nodos a una red que tiene una serie de repetidores. Cuando un nodo transmite información a otro la información pasa por cada repetidor hasta llegar al nodo deseado. El problema principal de esta topología es que los repetidores son unidireccionales (siempre van en el mismo sentido). Después de pasar los datos enviados a otro nodo por dicho nodo, continua circulando por la red hasta llegar de nuevo al nodo de origen, donde es eliminado. Esta topología no tiene problemas por la congestión de tráfico, pero si hay una rotura de un enlace, se produciría un fallo general en la red.
- La topología en estrella conecta todos los nodos con un nodo central. El nodo central conecta directamente con los nodos, enviándoles la información del nodo de origen, constituyendo una red punto a punto. Si falla un nodo, la red sigue funcionando, excepto si falla el nodo central, que las transmisiones quedan interrumpidas.
- Una topología en estrella extendida conecta estrellas individuales entre sí mediante la conexión de hubs o switches. Esta topología puede extender el alcance y la cobertura de la red.
- Una topología jerárquica es similar a una estrella extendida. Pero en lugar de conectar los HUBs o switches entre sí, el sistema se conecta con un computador que controla el tráfico de la topología.
- La topología de malla se implementa para proporcionar la mayor protección posible para evitar una interrupción del servicio. El uso de una topología de malla en los sistemas de control en red de una planta nuclear sería un ejemplo excelente. En esta topología, cada host tiene sus propias conexiones con los demás hosts. Aunque Internet cuenta con múltiples rutas hacia cualquier ubicación, no adopta la topología de malla completa.
- La topología de árbol tiene varias terminales conectadas de forma que la red se ramifica desde un servidor base. Un fallo o rotura en el cable interrupe las transmisiones.
Topologías lógicas
La topología lógica de una red es la forma en que los hosts se comunican a través del medio. Los dos tipos más comunes de topologías lógicas son broadcast y transmisión de tokens.- La topología broadcast simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red. No existe una orden que las estaciones deban seguir para utilizar la red. Es por orden de llegada, es como funciona Ethernet.
- La topología transmisión de tokens controla el acceso a la red mediante la transmisión de un token electrónico a cada host de forma secuencial. Cuando un host recibe el token, ese host puede enviar datos a través de la red. Si el host no tiene ningún dato para enviar, transmite el token al siguiente host y el proceso se vuelve a repetir. Dos ejemplos de redes que utilizan la transmisión de tokens son Token Ring y la Interfaz de datos distribuida por fibra (FDDI). Arcnet es una variación de Token Ring y FDDI. Arcnet es la transmisión de tokens en una topología de bus.
Comparativa de los tipos de redes
Para elegir el tipo de red que más se adapte a nuestras pretensiones, tenemos que tener en cuenta distintos factores, como son el número de estaciones, distancia máxima entre ellas, dificultad del cableado, necesidades de velocidad de respuesta o de enviar otras informaciones aparte de los datos de la red y, como no, el costo.
Como referencia para los parámetros anteriores, podemos realizar una comparación de los tres tipos de redes comentados anteriormente. Para ello, supongamos que el tipo Ethernet y Arcnet se instalan con cable coaxial y Token Ring con par trenzado apantallado. En cuanto a las facilidades de instalación, Arcnet resulta ser la más fácil de instalar debido a su topología. Ethernet y Token Ring necesitan de mayor reflexión antes de proceder con su implementación.
En cuanto a la velocidad, Ethernet es la más rápida, entre 10 y 1000 Mbit/s, Arcnet funciona a 2,5 Mbit/s y Token Ring a 4 Mbit/s. Actualmente existe una versión de Token Ring a 16 Mbit/s, pero necesita un tipo de cableado más caro.
En cuanto al precio, Arcnet es la que ofrece un menor coste; por un lado porque las tarjetas que se instalan en los PC para este tipo de redes son más baratas, y por otro, porque el cableado es más accesible. Token Ring resulta ser la que tiene un precio más elevado, porque, aunque las placas de los PC son más baratas que las de la red Ethernet, sin embargo su cableado resulta ser caro, entre otras cosas porque se precisa de una MAU por cada grupo de ocho usuarios más.
